Messerschmitt Bf 109

Message  CROC le Dim 7 Juin - 10:58


Le Messerschmitt Bf 109 est un chasseur monomoteur monoplace allemand conçu dans les années 1930 par l'ingénieur allemand Willy Messerschmitt en réponse à un appel d'offres du Reichsluftfahrtministerium (RLM) pour la conception d'un chasseur moderne devant équiper la Luftwaffe naissante.
Le Bf 109 fut le chasseur préféré de nombreux pilotes allemands, y compris des as tels qu'Adolf Galland ou Hans-Joachim Marseille, et cela même après le déploiement du Focke-Wulf Fw 190, plus performant à divers points de vue.
Cependant l'avion était arrivé au bout de son potentiel d'évolution. Les versions suivantes ne parvinrent pas à maintenir l'avantage acquis et se révélèrent d'un pilotage plus difficile, réservé à des pilotes expérimentés dont la Luftwaffe ne disposait plus qu'en nombre limité. Aux mains d'un bon pilote, il resta néanmoins un adversaire redoutable jusqu'à la fin de la guerre où il fut le principal chasseur allemand ainsi que le plus produit avec plus de 33 000 exemplaires produits.


il existe 11 version et une multitude sous version.
chaque version se remarque par une lettre de A à K (sans le I et le J) et le V
chaque sous version se distingue par un nombre de 0 à 99 (et des fois pour des modification très légère de la version 0 : 01 à 09)

Les versions V, diminutif de Version, représentent tous les prototypes des Bf 109 avant de rejoindre les front, à savoir qu'une version V7 équivaut à la version B0 et que la version V21 équivaut à la version F01





Sommaire

Bf 109 Version
Bf 109 Anton
Bf 109 Bertha
Bf 109 Caesar
Bf 109 Dora
Bf109 Emil
Bf 109 Toni (version Embarqué de l'Emil)

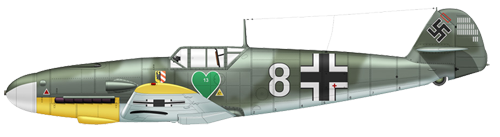

Bf 109 Friedrich

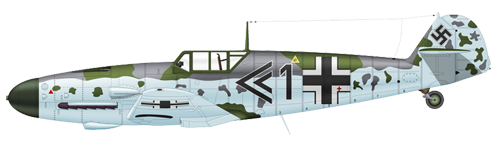

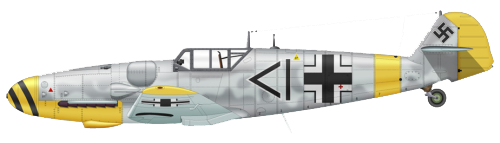

Bf 109 Gustav
Bf 109 Höhenjäger (chasseur d'altitude)
Bf 109 Kurfürst
Comparaison
Projet



Sources :
Website : http://www.me109.info/   et   https://www.deutscheluftwaffe.de/
Livre : Willy Messerschmitt ingénieur du ciel, André Ver Elst


Dernière édition par CROC le Mer 15 Mar - 20:51, édité 13 fois

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Benvenguda al Pays - La légende de l'avion vert
avatar
CROC
Oberst
Oberst

Nombre de messages : 618
Age : 26
Localisation : Toulouse
Date d'inscription : 27/10/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Messerschmitt Bf 109

Message  CROC le Dim 7 Juin - 10:58

revenir en haut
Bf 109 Version

Ce sont les prototypes des autres versions, les sous versions vont de V1 à V55

V1 : Tout premier Bf 109, équipé d'un Rolls-Royce "Kestrel" II S
V2 : Motorisé avec un Jumo 210 A
V3 : Premier 109 équipé d'arme, motorisé d'un Jumo 210 C et d'une MG 17 dans le moyeu, il fut aussi le premier à posséder un emport de bombe électrique
V4 : Première machine à rejoindre la légion Condor, motorisé avec un Jumo 210 B
V5 : essais avec un dispositif de charge et de déduction de charge électropneumatique ont été mis en œuvre avec l'E-Stelle dans les Travemünde (Villes allemandes).
V6 : Motorisé avec un Jumo 210 D
V7, V8 : équivalent des versions Bertha
V9  : équivalent de la versions Caesar 0
V10, V10a, V11 et V12 : équivalent des versions Dora
V13 à V20 : équivalent des versions Emil
V21 à V47 : équivalent des versions Friedrich
V48 : Début des versions Gustav
V49 à V55 : Prototype et essaie


Dernière édition par CROC le Mar 7 Mar - 14:26, édité 3 fois
avatar
CROC
Oberst
Oberst

Nombre de messages : 618
Age : 26
Localisation : Toulouse
Date d'inscription : 27/10/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Messerschmitt Bf 109

Message  CROC le Dim 7 Juin - 10:58

revenir en haut
Bf 109 Anton

Cette version n'a été fabriquée que dans un petit nombre, de 20 ou 22 appareils.
Elle était préparé avec un moteur dont on pouvait équipée d'un armement, Mais cependant il eut des problèmes et aucun armement n'y fut inséré.
Deux variantes de moteur ont été utilisées.
Presque tous les appareils des Série A ont été envoyés à la "légion Condor" en Espagne.


Longueur8.7 m
Hauteur2.5 m
Envergure9.9 m
Vitesse max
Rayon d'action
Plafond
Masse à vide
Masse au décollage max
MotorisationJumo 210 B
Jumo 210 D
Armement moyeuMG C/30 L
Armement capot moteurMG 17
Armement ailesAucun
Armement secondaire
(Bombe, roquette)
Aucun
Radio
Autres systèmesElvemag 5 C X*

*Elvemag 5 C X est un système d'attache électrique pouvant porter des bombes ou des réservoirs largables.


Dernière édition par CROC le Mar 7 Mar - 14:26, édité 13 fois
avatar
CROC
Oberst
Oberst

Nombre de messages : 618
Age : 26
Localisation : Toulouse
Date d'inscription : 27/10/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Messerschmitt Bf 109

Message  CROC le Dim 7 Juin - 10:59

revenir en haut
Bf 109 Bertha

La version B était la première grande série a être mise en œuvre. On construisit 341 exemplaire.
Les appareils ont été livrés au début de couleur noir avec une hélice bipale en bois puis remplacée par une hélice bipale à pas variable.

Willy Messerschmitt, donna le nom officieux de Bf 109 B1 pour la version bipale rigide et Bf 109 B2 pour la version bipale à pas variable.
Le ministère de l'Air allemand accepte finalement ces noms et les rend officiels.



Modèle
B1
B2
Longueur8,55 m8,55 m
Hauteur2,45 m2,45 m
Envergure9,90 m9,87 m
Vitesse max446 km/h450 km/h
Rayon d'action450 km
Plafond8750 m9500 m
Masse à vide1432 kg1580 kg
Masse au décollage max1955 kg2200 kg
MotorisationJumo 210 DJumo 210 D
Armement moyeuAucunAucun
Armement capot moteurMG 17MG 17
Armement ailesAucunAucun
Armement secondaire
(Bombe, roquette)
AucunAucun
RadioFuG VIIFuG VII
Autres systèmesRevi C/12 C
Revi 3a
Revi C/12 C
Revi 3a
Le système Revi est un colimateur de visée


Dernière édition par CROC le Mar 7 Mar - 14:26, édité 4 fois
avatar
CROC
Oberst
Oberst

Nombre de messages : 618
Age : 26
Localisation : Toulouse
Date d'inscription : 27/10/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Messerschmitt Bf 109

Message  CROC le Dim 7 Juin - 10:59

revenir en haut
Bf 109 Caesar
Le Bf 109 est une version motoriser avec un Jumo 210 G à injection.
La plus grande différence entre les version Bertha est que les Caesar sont fournie avec un armement plus conséquent. On différencie bien le C3 des autres versions par ses deux MG FF (20mm) incrustées dans les ailes.
D'après les registres du Bayrischen Flugzeugwerken, 58 Bf 109 C1 furent construit.


Modèle
C1
C2
C3
C4
Longueur8,70 m8,70 m8,70 m8,70 m
Hauteur2,50 m2,50 m2,50 m2,50 m
Envergure9,90 m9,90 m9,90 m9,90 m
Vitesse max440 km/h425 km/h440 km/h
Rayon d'action
Plafond9100 m9500 m
Masse à vide1505 kg
Masse au décollage max2160 kg2168 kg
MotorisationJumo 210 GJumo 210 GJumo 210 GJumo 210 G
Armement moyeuAucunMG 17AucunMG FF/M
Armement capot moteurMG 17MG 17MG 17MG 17
Armement ailesMG 17MG 17MG FFMG 17
Armement secondaire
(Bombe, roquette)
AucunAucunAucunAucun
Radio
Autres systèmes


Dernière édition par CROC le Mar 7 Mar - 14:27, édité 5 fois
avatar
CROC
Oberst
Oberst

Nombre de messages : 618
Age : 26
Localisation : Toulouse
Date d'inscription : 27/10/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Messerschmitt Bf 109

Message  CROC le Dim 7 Juin - 10:59

revenir en haut
Bf 109 Dora

Les Versions Dora correspond plus à un version C1, mais sa motorisation différe avec un Jumo 210 D à carburateur
Quelques prototypes reçurent la dénomination de D0



Modèle
D0
D1
Longueur8,70 m8,60 m
Hauteur
Envergure9,90 m9,87 m
Vitesse max450 km/h450 km/h
Rayon d'action
Plafond10 000 m10 000 m
Masse à vide
Masse au décollage max2160 kg2420 kg
MotorisationJumo 210 DJumo 210 D
Armement moyeuMG 17Aucun
Armement capot moteurMG 17MG 17
Armement ailesAucunMG 17
Armement secondaire
(Bombe, roquette)
AucunAucun
RadioFuG VIIa
Autres systèmesRevi C/12 C
ESK 2000 *
Revi 3a
*ESK 2000 : Cet appareil était une caméra embarqué, monté dans l'aile (principalement aile gauche) pour filmer les tirs du chasseur, elle pouvait enregistrer 2000 images.


Dernière édition par CROC le Mar 7 Mar - 14:27, édité 5 fois
avatar
CROC
Oberst
Oberst

Nombre de messages : 618
Age : 26
Localisation : Toulouse
Date d'inscription : 27/10/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Messerschmitt Bf 109

Message  CROC le Dim 7 Juin - 11:00

revenir en haut

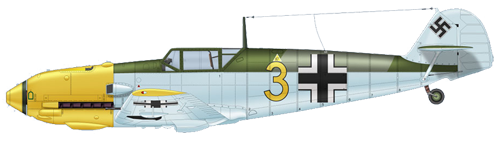

Bf 109 Emil

La version Emil est la première de série à équiper les 109 de moteur Daimler-Benz avec une hélice tripale à pas variable.
C'est en 1939 que cette série vu le jours dans les usines Bayerische Flugzeugwerke et servira dans toute les unités de chasse allemande.
Il a exister 10 version d'Emil et une multitude de sous-version, certaine sont des modifications direct, comme la série E7 qui est une modification de la série E1.
A partir de 1940, on commence l'instauration de plaque de blindage pour protégé le pilote et certaines versions partent pour des chantiers navals et leurs unités (voir version Toni)


Info
E 0E 1E 2E 3E 4E 5E 6E 7E 8E 9
Longueur
8,64 m8,64 m/
8,64 m8,64 m8,64 m8,64 m8,64 m8,64 m8,64 m
Hauteur
2,60 m2,60 m/2,60 m2,60 m2,60 m2,60 m2,60 m2,60 m2,60 m
Envergure
9,87 m9,87 m/9,87 m9,87 m9,87 m9,87 m9,87 m9,87 m9,87 m
Vitesse max
570 km/h570 km/h/570 km/h575 km/h600 km/h600+ km/h590 km/h590 km/h610 km/h
Rayon d'action
/660 km
Plafond
10 500 m10 500 m/11 000 m11 000 m11 000 m11 000 m11 000 m11 000 m11 000 m
Masse à vide
2010 kg2010 kg/20702100 kg2000 kg2000 kg2010 kg2025 kg2000 kg
Masse au décollage max
2505 kg2800 kg/2600 kg2800 kg2350 kg2350 kg2850 kg2520 kg2400 kg
Motorisation
DB 601 ADB 601 A-1
DB 601 A-0
/DB 601 A
DB 601 Aa
DB 601 A
DB 601 N
DB 601 ADB 601 NDB 601 A
DB 601 N
DB 601 ADB 601 A
Armement moyeu
AucunAucun/AucunAucunAucunAucunAucunAucunAucun
Armement capot moteur
MG 17MG 17/MG 17
MG 29
MG 17MG 17MG 17MG 17MG 17MG 17
Armement ailes
MG 17MG 17/MG FF
MG FF-K
MF FF/MAucunAucunMF FF/MMG 17Aucun
Armement secondaire
(Bombe, roquette)
Aucun/B//B/B AucunAucun/B
/U1
/U2
/U3
SC 250Aucun
Radio
FuG VIIFUG VII/FUG VIIFuG VIIFuG VIIFuG VII
Autres systèmes
//N
/Trop
Rb 21/18Rb 12.5/7x9/Z
/N
/Trop
Rb 50/30

Version d'Emil


  • E0 : version prototype sur la base du Bf109 V13, il exista 10 exemplaires
  • E1 : Première version opérationnelle, 1073 exemplaires produit
  • E2 : Cette version n'a jamais exister
  • E3 : Version avec armement plus costaux (2x MG FF)
  • E4 : Version pour le reconditionnement des E1 et E3, mais 250 machines supplémentaires construites
  • E5 : Version de Reconnaissance avec l'appareil photo Rb 21/18 (Objectif 60m de portée pour une photo de 18x18 cm, 300 photo max)
  • E6 : Version de Reconnaissance avec l'appareil photo Rb 12.5/7x9 (Focale de 12,5cm pour une photo de 7x9 cm, 120 photo max)
  • E7 : Version amélioré des E4/B, 452 exemplaire dont 439 sortie d'usine
  • E8 : Version long rayon d'action basé sur la version E1, 60 exemplaires
  • E9 : Version de reconnaissance basé sur la version E8, équipé avec l'appareil photo Rb 50/30 (Focale de 50cm pour une photo de 30x30 cm)


Sous-version d'Emil


  • La désignation /B indiquent que l'appareil a été équipé de lance-bombe et parfois de blindage supplémentaire.
  • La désignation /Trop indique que l'appareil a été tropicalisé : cela signifie en général une meilleure (toute relative) protection contre le sable avec des filtres et des radiateurs adaptés, impliquant une diminution de puissance significative.
  • Le /Z indique la présence d'un dispositif de surpuissance GM-1.
  • Le /N indique une l'utilisation du DB 601 N au lieu du DB 601 A (augmentation de 400cv).
  • Le /U indique une modification mineur pour des missions spécifiques


Pour la version E7

/U1 : Cette version était équipé d'un Wasserkühler-Panzerung = Blindage du radiateur d'eau
/U2 : Chasseur-Bombardier pour l'Afrique (SC250 / SC50). Cette version a eu des blindages supplémentaires pour le moteur, la cabine, le radiateur et le réservoir.
/U3 : Cette version avait été un nahaufklärer (Reconnaissance de proximité) et été équipé de l'appareil photo  Rb 12,5/7x9 dans le tronc. En outre, il était équipé du FuG 17.


Dernière édition par CROC le Mar 7 Mar - 14:31, édité 8 fois
avatar
CROC
Oberst
Oberst

Nombre de messages : 618
Age : 26
Localisation : Toulouse
Date d'inscription : 27/10/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Messerschmitt Bf 109

Message  CROC le Dim 7 Juin - 11:00

revenir en haut

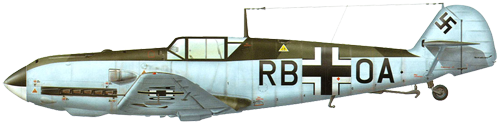

Bf 109 Toni

Le Bf 109 Toni est une modification de la série Emil pour pouvoir atterrir sur le porte-avions "Graf Zeppelin" (en cours de construction à cette époque).
Pour cela, des modifications particulières furent installées, comme :

  • Une envergure plus grande de 11,08 m
  • Une crosse d’appontage
  • Des aérofreins sur l’extrados de l'aile
  • Un système d'accroche pour la catapulte du porte-avions


Contrairement a une idée reçu, les ailes du Bf 109 T ne possédait pas de système de pliage comme sur le F4U Corsair.
Les ailes des Bf 109 étant facilement démontable, l'idée d'un système lourd de pliage n'était pas envisageable.

Fiseler devait participé à la fabrication des Bf 109 T1 et il produit 70 appareils (numéro d'usine de 7728 à 7797).

Quand la construction du porte-avions fut arrêtée en faveur d'autres navires de guerre, « le Toni » devint superflu.
Fiseler décida de conserver 7 Bf109 T1 et modifia les 63 autres en version T2, version sans crosse d'appontage ni attache à la catapulte.


Modèle
T0
T1
T2
Longueur8,64 m8,77 m8,77 m
Hauteur2,60 m2,60 m2,60 m
Envergure11,08 m11,08 m11,08 m
Vitesse max550 km/h
Rayon d'action
Plafond10 500 m
Masse à vide
Masse au décollage max2800 kg
MotorisationDB 601 AaDB 601 NDB 601 N
Armement moyeuAucunAucunAucun
Armement capot moteurMG 17MF 17MF 17
Armement ailesMG FFMG FF/MMG FF/M
Armement secondaire
(Bombe, roquette)
AucunAucunAucun
RadioFuG VIIFuG 25a
FuG VII
Autres systèmesCrosse d’appontage


Dernière édition par CROC le Mar 7 Mar - 14:27, édité 5 fois
avatar
CROC
Oberst
Oberst

Nombre de messages : 618
Age : 26
Localisation : Toulouse
Date d'inscription : 27/10/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Messerschmitt Bf 109

Message  CROC le Dim 7 Juin - 11:01

revenir en haut
Bf 109 Friedrich
Les 109 de la version Friedrich sont les premiers à posséder un moteur DB 601 N, leurs apportant une puissance maximal de 1175 cv (33.9 L).
A partir de la version F4, le moteur change pour un DB 601 E leurs permettant une puissance de 1350 cv.
Les Friedrich sont considérer comme les Bf 109 les plus aérodynamique car ils ne possèdent pas de bosselure et autres ajouts cassant le profil du fuselage.
Sous certaine sous version les "Fritz" se sont vu équipé de la surpuissance GM-1 avec des réservoirs de 34 kg ou de 42 kg



Version
F0
F1
F2
F3
F4
F5
F6
F8
Longueur8,94 m8,94 m8,94 m8,94 m8,94 m8,94 m//
Hauteur2,6 m2,6 m2,6 m2,6 m2,6 m2,6 m//
Envergure9,9 m9,9 m9,9 m9,9 m9,9 m9,9 m//
Vitesse max595 km/h595 km/h595 km/h+600 km/h?//
Rayon d'action570 km?//
Plafond11 500 m11 500 m11 500 m12 000 m?//
Masse à vide2020 kg2020 kg2020 kg2083 kg?//
Masse au décollage max2732 kg2732 kg2732 kg2890 kg?//
MotorisationDB 601 NDB 601 NDB 601 NDB 601 EDB 601 E?//
Armement moyeuMG FF/MMG FF/MMG 151MG 151MG 151/20?//
Armement capot moteurMG 17MG 17MG 17MG 17MG 17?//
Armement ailesAucunAucunAucun
Cas de Mods
AucunAucun?//
Armement secondaire
(Bombe, roquette)
AucunAucun/BAucun/B
/R1
/R2
/R3
/R4
/R6
/R8
/U1
?//
RadioFuG VIIaFuG VIIaFuG VIIaFuG VIIaFuG VIIa
FuG 25a
?//
Autres systèmesCarburant C3/Z
/Trop
/Z Trop
/Y
/Z
/Trop
/Z Trop
?//

Version de Friedrich


  • F0 : Version prototype sur la base du Bf109 V21, il exista 10 exemplaires.
  • F1 : Première version opérationnelle, 207 exemplaires produit.
  • F2 : Première évolution du canon de moyeu, avec un MG 151 (15,1 mm). 1332 exemplaires produit.
  • F3 : Première modification du moteur, seulement 20 exemplaires produit et expérimenté par la JG51
  • F4 : Version la plus connue, deuxième modification du canon de moyeu (MG 151/20 de 20 mm). 746 exemplaires produit.
  • F5 : Version de reconnaissance dont on a peu d'information.
  • F6 : 1281 exemplaires prévus mais jamais construit / La version F6/U (basé sur le F2) est une modification personnelle du pilote Galland, lui ajoutant deux MG FF/M dans les ailes
  • F8 : 1112 exemplaires prévus mais jamais construit


Sous-version de Friedrich


  • La désignation /B indiquent que l'appareil a été équipé de lance-bombe et parfois de blindage supplémentaire.
  • La désignation /Trop indique que l'appareil a été tropicalisé : cela signifie en général une meilleure (toute relative) protection contre le sable avec des filtres et des radiateurs adaptés, impliquant une diminution de puissance significative.
  • Le /Z indique la présence d'un dispositif de surpuissance GM-1.
  • Le /Z Trop indique la présence d'un dispositif de surpuissance GM-1 et que l'appareil a été tropicalisé.
  • Le /Y indique une l'utilisation de la radio FuG 16Z pour une communication à plus grande distance. (idée rejeter après essai)
  • Le /U et /R indique une modification mineur pour des missions spécifiques


Pour la version F4

/R1 : Cette version était équipé de deux canon additionnel (MG 151 ou MG 151/20) placé sous l'intrados de l’aile (premier Gunpod)
/R2 : Version de reconnaissance équipé du Rb 20/30 (Focale de 20 cm pour une photo de 30x30 cm)
/R3 : Version de reconnaissance équipé du Rb 50/30 (Focale de 50 cm pour une photo de 30x30 cm)
/R4 : Version de reconnaissance équipé du Rb 75/30 (Focale de 75 cm pour une photo de 30x30 cm)
/R6 : Similaire à la version /B
/R8 : Version de reconnaissance équipé du Rb 50/30 ou du Rb 75/30
/U1 : Version F2 dont les MG17 sont remplacer par des MG 131


Dernière édition par CROC le Mar 7 Mar - 14:27, édité 4 fois
avatar
CROC
Oberst
Oberst

Nombre de messages : 618
Age : 26
Localisation : Toulouse
Date d'inscription : 27/10/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Messerschmitt Bf 109

Message  CROC le Dim 7 Juin - 11:04

revenir en haut
Bf 109 Gustav

La série « Gustav » des Messerschmitt 109 est la version la plus construite de toutes la série. Dans cette version, on y trouve la plupart des sous-versions expérimentaux.
Le BF 109 G qui remplace le BF 109 F se voit comme différence principale le remplacement du moteur par un DB605.
Fin 1944 par un règlement du RLM, désigné "Chaos", les sous-version qui fut créé après la sous-version G16 devait être créé sous la version K.



Version
G0
G1
G2
G3
G4
G5
Longueur8,85 m8,94 m8,85 m8,94 m8,85 m8,94 m
Hauteur2,60 m3,67 m2,50 m2,60 m2,60 m
Envergure9,92 m9,92 m9,92 m9,92 m9,92 m9,92 m
Vitesse max+600 km/h512 km/h512 km/h511 km/h
Rayon d'action580 km560 km560 km
Plafond11 700 m11 700 m11 500 m
Masse à vide2700 kg
Masse au décollage max3175 kg3150 kg3037 kg2545 kg2695 kg3435 kg
MotorisationDB 601 EDB 605 ADB 605 ADB 605 ADB 605 ADB 605 A
Armement moyeuMG 151/20MG 151/20MG 151/20MG 151/20MG 151/20MG 151/20
Armement capot moteurMG 17MG17MG17MG17MG17MG 131
Armement ailesAucunAucunAucunAucunAucunVoir mods
Armement secondaire
(Bombe, roquette)
AucunAucunAucunVoir modsVoir modsAucun
RadioFuG VIIa
FuG XXV
FuG VIIaFuG 16 Z
FuG 25a
FuG 16 Z
FuG 25a
FuG 16 Z
FuG 25a
Modification/Trop
/R2
/U2
/Trop
/R2
/R3
/R6
/U2
/Trop
/R1
/R2
/R3
/R6
/Trop
/R2
/R3
/R6
/U1
/U3
/R6
/U2



Version
G6
G7
G8
G10
G12
G14
G16
Longueur8,94 m/8,95 m8,94 m8,94 m/
Hauteur3,60 m/2,60 m3,67 m2,60 m/
Envergure9,92 m/9,97 m9,92 m9,92 m/
Vitesse max/685 km/h500 km/h/
Rayon d'action/560 km350 km/
Plafond/12 500 m4 000 m/
Masse à vide/1970 kg/
Masse au décollage max3100 kg/3500 kg~2840 kg3300 kg/
MotorisationDB 605 A/DB 605 ADB 605 DMDB 605 ADB 605 AM/
Armement moyeuMG 151/20/MK 108MG 151/20AucunMG 151/20/
Armement capot moteurMG 131/AucunMG 131AucunMG 131/
Armement ailesVoir mods/AucunAucunAucunAucun/
Armement secondaire
(Bombe, roquette)
Voir mods/AucunAucunAucunvoir mods/
RadioFuG 16 Z
FuG 25a
/FuG 25a
FuG 17
FuG 16 ZS
FuG 16 ZY
FuG 25a
FuG 16 Z
RG-10 A
FuG 16 ZY
FuG 25a
/
Modification/AS
/MW50
/R1-4+6
/U2-6
/Trop
/W
/Y
//R2
/R3
/R6
/U4
/R3/R1
/R3
/AS
/U4
/

Version de Gustav


  • G0 : Version prototype avec 8 sous prototype (G01 à G08), il exista 12 exemplaires.
  • G1 : Version d'un chasseur plus léger avec un cockpit pressuriser.
  • G2 : Version alléger mais sans cockpit pressuriser.
  • G3 : Version similaire au G1 mais avec la radio FuG 16Z, 50 exemplaires
  • G4 : Version similaire au G2 mais avec la radio FuG 16Z
  • G5 : Version avec cockpit pressuriser avec MG 131, surnommée "Beule" (bossu)
  • G6 : Version sans cockpit pressuriser avec MG 131, surnommée aussi "Beule" (bossu)
  • G7 : Version jamais construite
  • G8 : Version de reconnaissance avec le Rb 50/30 (Focale de 50 cm pour une photo de 30x30 cm)
  • G10 : Version équipé d'un DB 605 DM, sortie en même temps que le K4
  • G12 : Version deux place pour l’apprentissage
  • G14 : Version G6/MW50 renommé
  • G16 : Contrairement à certaine sources aucune documentation officielle affirmes la réalisation de cette version


Sous-version de Gustav


  • La désignation /Trop indique que l'appareil a été tropicalisé : cela signifie en général une meilleure (toute relative) protection contre le sable avec des filtres et des radiateurs adaptés, impliquant une diminution de puissance significative.
  • Le /AS indique une préparation du moteur DB605A pour une augmentation de puissance en altitude, avec le compresseur d'un autre moteur, le DB603.
  • Le /MW50 indique la présence d'un dispositif de surpuissance MW 50.
  • Le /W indique l'utilisation d'emport pour des mortier Wfr Gr 21
  • Le /Y indique une utilisation de la radio FuG 16 ZY pour une communication à plus grande distance.
  • Le /U et /R indique une modification mineur pour des missions spécifiques


Explication pour les /R

G1

/R2 : Réduction de poids : pas de blindage ou d'additif d'armement

G2

/R2 : Version de reconnaissance avec le Rb 50/30 (Focale de 50 cm pour une photo de 30x30 cm)
/R3 : Version long rayon d'action, avec Rüstsatz 3. (réservoir largable de 300 L)
/R6 : Ajout d'armement en gondole, deux MG 151/20

G3

/R1 : Version JaBo, équipé d'un ETC 500 IXb pour l'emport d'une bombe SC 250
/R2 : Version JaBo, équipé d'un ETC 50 VIII d pour l'emport de 4 bombes SC 50
/R3 : Version long rayon d'action, avec Rüstsatz 3. (réservoir largable de 300 L)
/R6 : Ajout d'armement en gondole, deux MG 151/20

G4

/R2 : Version de reconnaissance long rayon d'action avec le Rüstsatz 3. (réservoir largable de 300 L) et le Rb 50/30 (Focale de 50 cm pour une photo de 30x30 cm)
/R3 : Version de reconnaissance très long rayon d'action avec 2 Rüstsatz 3. (réservoir largable de 300 L), un supplément de 15 litres à la place des MG 17 et le Rb 50/30 (Focale de 50 cm pour une photo de 30x30 cm)
/R6 : Ajout d'armement en gondole, deux MG 151/20

G5

/R6 : Ajout d'armement en gondole, deux MG 151/20

G6

/R1 : Version JaBo, équipé d'un ETC 500 IXb ou d'un ETC 50 VIII d (1x SC 250 ou 4x SC 50)
/R2 : Information controversé, possibilité de : Reconnaissance avec MW 50 ou Reconnaissance avec Rb 50/30 ou Rb 75/30 ou JaBo avec ETC 50/VIII d et Wfr GR 21.
/R3 : Version long rayon d'action, avec un Rüstsatz 3. (réservoir largable de 300 L)
/R4 : Ajout d'armement en gondole, deux MK 108 et du dispositif de surpuissance GM-1
/R6 : Ajout d'armement en gondole, deux MG 151/20

G10

/R2 : Reconnaissance avec Rb 50/30 ou Rb 75/30 (Focale de 75 cm pour une photo de 30x30 cm)
/R3 : Version long rayon d'action, avec un Rüstsatz 3. (réservoir largable de 300 L)
/R6 : Version de chasseur tout temps avec un équipement ILS et un autopilote

G12

/R3 : Version école long rayon d'action, avec un Rüstsatz 3. (réservoir largable de 300 L)

G14

/R1 : Version JaBo (SC 250) avec un dispositif de surpuissance MW 50.
/R3 : Version long rayon d'action, avec un Rüstsatz 3. (réservoir largable de 300 L)

Explication pour les /U

G1

/U2 : Version avec un dispositif de surpuissance MW 50.

G4

/U1 : Projet ou prototype d'un 109 équipé du P6 Bremsluftschraube (système de freinage aérodynamique)
/U3 : Reconnaissance avec un Rb 12,5/7x9 (Focale de 12,5 cm pour une photo de 7x9 cm, 120 photos max)

G5

/U2 : Version avec un dispositif de surpuissance GM1.

G6

/U2 : Version avec un dispositif de surpuissance GM1.
/U3 : Reconnaissance avec deux Rb 12,5/7x9 ou un Rb 32/7x9 (Focale de 32 cm pour une photo de 7x9 cm, 120 photos max)
/U4 : Ajout d'armement en gondole, deux MK 108
/U5 : Ajout d'armement en gondole, deux MK 108
/U6 : Ajout d'armement en gondole, deux MK 108 et modification du canon de moyen en MK 108

G10

/U4 : Modification du canon de moyeu en MK 108

G14

/U4 : Modification du cockpit pour une meilleurs visibilité


Dernière édition par CROC le Mar 16 Mai - 16:18, édité 11 fois
avatar
CROC
Oberst
Oberst

Nombre de messages : 618
Age : 26
Localisation : Toulouse
Date d'inscription : 27/10/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Messerschmitt Bf 109

Message  CROC le Dim 7 Juin - 11:04

revenir en haut
Bf 109 Höhenjäger
En 1942, le Reichsluftfahrtministerium (RLM) donna l'ordre à Messerschmitt de construire un avion spécial : Un chasseur de haute altitude.
Puisque les capacités dans le bureau d'étude étaient limitées, on ne pouvait pas commencer à redévelopper un nouvel appareil et il fut décider de recourir au BF 109 G comme base.
Quelque prototype expérimentaux (Bf 109 V49, V50, V54 et V55) furent livré aux troupes en tant qu'éclaireurs d'altitude sur l'Angleterre.

Les performances de BF 109 H se trouvaient inférieur à ceux de BF 109 K. En avril 1944 les BF 109 H furent refuser par le RLM, refus fondé sur la faible production des DB 628.
Le projet BF 109 H fut abandonné car le Ta 152 H eut de meilleurs performances.


Version
H0
H1
H2
H3
H4
H5
Longueur8,85 m8,85 m8,85 m8,85 m8,85 m8,85 m
Hauteur
Envergure11,92 m11,92 m11,92 m11,92 m11,92 m11,92 m
Vitesse max
Rayon d'action
Plafond14 600 m14 600 m14 600 m14 600 m
Masse à vide
Masse au décollage max3800 kg3800 kg3800 kg3800 kg
MotorisationDB 605 DDB 605 DDB 605 E
Jumo 213 E
DB 605 E
Jumo 213 E
DB 605 E
Jumo 213 E
DB 605 L
Armement moyeuMK 108MK 108MK 108MK 108MK 108MK 108
Armement capot moteurMG 17MG 17AucunAucunAucunMG 131
Armement ailesAucunAucunAucunMK 108MK 108MK 108
Armement secondaire
(Bombe, roquette)
AucunAucunAucunSC 500SC 500
Radio
Autres systèmesGM 1GM 1/R2 => Rb 50/30
/R2 => Rb 75/30
Rb 50/30
Rb 75/30


Dernière édition par CROC le Mar 7 Mar - 14:28, édité 5 fois
avatar
CROC
Oberst
Oberst

Nombre de messages : 618
Age : 26
Localisation : Toulouse
Date d'inscription : 27/10/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Messerschmitt Bf 109

Message  CROC le Dim 7 Juin - 11:05

revenir en haut
Bf 109 Kurfürst

La version "Kurfürst" était la dernière série produite du Bf 109.
Comme la série "Gustav" eut beaucoup trop de sous-version, il fut décider de renommer les futures sous-version en version "Kurfürst".
Cette révision a été mise en œuvre par Ludwig Bölkow et d'une petite équipe d'ingénieur.

Les principales caractéristiques du "Kurfürst" étaient le moteur DB 605 DM fabriquer sur la base du DB 603. Le moyeu de l'hélice fut équipé du gros calibre MK 108 (30 mm) comme arme standard. De plus grandes roues de 13" ont été utilisées sur, afin que l'appareil puisse porter des poids plus élevé. La surface alaire a été épaissie donc pour amélioré l'aérodynamique, les chambres à munitions obturent de petits renflements. L'antenne fut réduite pour amélioré l'aérodynamique et facilité l'éjection du pilote.


Version
K0
K2
K4
K6
K8
K10
K12
Longueur9,00 m9,00 m/
Hauteur2,35 m2,35 m/
Envergure9,92 m9,92 m/
Vitesse max728 km/h/
Rayon d'action573 km/
Plafond12 500 m/
Masse à vide/
Masse au décollage max3374 kg/
Motorisation/DB 605 DMDB 605 DMDB 605 DMDB 605 DM/
Armement moyeu/MK 108MK 108MK 108MK 103/
Armement capot moteur/MG 131MG 131AucunMG 131/
Armement ailes/AucunMK 108MK 108MK 108/
Armement secondaire
(Bombe, roquette)
/AucunAucunAucun/
Radio/FuG 16 ZY
FuG 25a
FuG 16 ZY
FuG 25a
/
Autres systèmes/MW 50BSK 16BSK 16
Rb 50/30
BSK 16/

Le BSK 16 était une caméra de tir balistique automatique sur laquelle les photographies étaient notées : si le pilote a actionné la gâchette des armes ou d'autres commandes.
Elle a été insérée sur le bord d'attaque gauche. Sur le Bf 109 K4, la caméra pouvait être orientée aussi manuellement par le pilote sur un commutateur de la manette des gaz.

Version de Kurfürst


  • K0 : Il ne fut qu'une maquette construite en Automne '43 sur la base du Bf 109 G (BF+QH)
  • K2 : Version fabriquée pour des essais. Essais non achevé à cause de la fin de la guerre
  • K4 : Version la plus produite et la plus polyvalente, elle eut 5 sous-versions
  • K6 : Version du K4 avec deux MK 108 dans les ailes, équipé aussi du BSK 16.
  • K8 : Version de reconnaissance basé sur le G8, équipé du BSK 16 et du Rb 50/30 (Focale de 50 cm pour une photo de 30x30 cm), faiblement produit
  • K10 : Version équipé d'un MK 103 dans le moyeu de l'hélice, faiblement produit
  • K12 : Cette version devait probablement être une version jumeaux comme le Bf 109 G12


Sous-version de Kurfürst 4


  • /R1 : Cette sous-version été un JaBo (chasseur-bombardier) équipé d'un ETC 500/IX pour une SC 500 ou une SC 250
  • /R2 : Cette sous-version été pour la reconnaissance, équipé soit d'un Rb 50/30 soit d'un Rb 75/30 (Focale de 75 cm pour une photo de 30x30 cm)
  • /R3 : Sous-version longue distance équipé d'un réservoir largable de 300 L
  • /R4 : Sous-version anti-bombardié, équipé de deux Gunpods MG151/20 sous les ailes
  • /R6 : Sous-version équipé de la caméra de tir BSK 16


Dernière édition par CROC le Mar 7 Mar - 20:52, édité 6 fois
avatar
CROC
Oberst
Oberst

Nombre de messages : 618
Age : 26
Localisation : Toulouse
Date d'inscription : 27/10/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Comparaison

Message  CROC le Dim 7 Juin - 11:06

revenir en haut

Comparaison


Info
Anton
Bertha
Caesar
Dora
Emil
Toni
Friedrich
Gustav
Höhenjäger
Kurfürst
Longueur
8.78.78.78.68.648.778.948.98.859.0
Hauteur
2.52.452.52.62.63.62.35
Envergure
9.99.99.99.879.8711.089.99.911.929.92
Vitesse max
446440450570-600600510728
Rayon d'action
570560573
Plafond
8750910010.00011.00010.50012.00011.70014.60012.500
Masse à vide
1432150520102080
Masse au décollage max
195521652420250528002890310038003370
Motorisation
Jumo 210 B
Jumo 210 D
Jumo 210 DJumo 210 GJumo 210 DDB 601 A
DB 601 N
DB 601 NDB 601 EDB 605 A
DB 601 AM
DB 605 E
DB 605 D
DB 605 L
Jumo 213 E
DB 605 DM
Armement moyeu
MG C/30 LAucunMG 17 (C2)
MG FF/M (C4)
AucunAucunAucunMG 151/20MG 151/20MK 108MK 108
Armement capot moteur
MG 17MG 17MG 17MG 17MG 17MG 17MG 17MG 131MG 17
MG 131 (H5)
MG 131
Armement ailes
AucunAucunMG 17
MG FF (C3)
MG 17MG FF/MMG FF/MAucunAucunMK 108 (H3-H5)Aucun
Armement secondaire
(Bombe, roquette)
AucunAucunAucunAucunVoir ficheAucunVoir ficheVoir ficheSC 500 (H4-H5)SC 250
SC 500
Radio
FuG VIIFuG VIIFuG VIIaFuG VIIFuG VII
FuG 25a (T2)
FuG VIIa
FuG 25a
FuG 16Z
FuG 25a
FuG 16 ZY
FuG 25a
Autres systèmes
(amélioration par rapport
aux versions précédentes)
Elvemag 5 C XRevi C/12 C
Revi 3a
X
ESK 2000
XCrosse d'appontage (T1)Revi C/12 DRevi 16BGM 1MW 50


Dernière édition par CROC le Mar 7 Mar - 14:28, édité 5 fois
avatar
CROC
Oberst
Oberst

Nombre de messages : 618
Age : 26
Localisation : Toulouse
Date d'inscription : 27/10/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Projet

Message  CROC le Sam 21 Jan - 14:33

revenir en haut
Projet
Puisque le Messerschmitt Bf 109 était  le combattant standard de la Luftwaffe et était disponible dans de grandes quantités, il a été utilisé comme base dans le développements d'appareils spécifique.

Projet Z

comme Zerstörer (destructeur)
Fin 1942, un projet de Bf 109 Zwilling (Jumeau) vit le jour, il consiste a assembler deux Bf 109 par l'aile et le plan fixe arrière.
Ce projet avait pour but l'interception à grande vitesse de bombardiers  ou en tant que bombardier à grande vitesse.
Les pré-test ont commencer sur des Klemm Kl 25 puis furent aboutie avec deux Bf 109 G
Équipé de 5 MK 108 (deux dans les moyeux d'hélice et trois dans les ailes) et de deux DB 605 A, il pouvait atteindre une vitesse de 690 km/h
Il pouvait aussi embarquer 2x SC 250, 2x SC 500 ou 1 SC 1000 (Version Z2 uniquement), il connu seulement 2 versions, la dernière étant une augmentation de son autonomie.

Projet S

comme Schuler (Écolier)
Le Bf 109 S est un projet pour une version d'entraînement (deux places) sur la base du Bf 109 E.
Equipé d'un DB 601 A-1 et de seulement 2 MG 17 sur le capot moteur, il ne devait servir uniquement dans des zones sans conflit

Projet X

Le projet X est un essai d'intégration d'un moteur en étoile sur un BF 109 F, un seul prototype fut construit (D-ITXP) et fut équipé du BMW 801, le même que ceux qui équipé les Fw 190 Anton.
Selon les tests, cette version s'est avéré avoir un meilleurs comportement aérodynamique mais sa consommation d'huile la rendu inapte aux opérations.

Projet TL

Le RLM a proposé le 22.01.1943 de développer un chasseur à réaction sur la base du Bf 109.
Le fuselage devait venir du projet Me 155, le châssis du projet Me 309 V1 et les ailes du projet Me 409.
Cependant la dépense créé par autant de modification calmera le RLM et le projet fut avorter après deux mois.

Projet L

Le Bf 109 L est un projet qui a débuter le 16 décembre 1943 et qui était un développement ultérieur du Bf 109 H.
On y trouve des tentatives de surface portante gonflé. Il devait utilisé soit une hélice en bois du Me P8 ou soit celle du junkers VS 19.
Le projet ne fut jamais fini.

Projet 209

Le Me 209 fut créé comme avion de record, le directeur de construction était Robert Lusser. La version était une aile basse monoplace avec le cockpit en arrière. Certain lui voit une ressemblance avec le D520 français mais équipé d'un DB 601 ARJ (1800cv en continu ou 2300cv brièvement)
Il eut six version du Me 209, les trois première pour les record de vitesse, le V4 étant une version militaire (CE+BW).
Le V5 et le V6 quand à eux n'ont rien a voir avec les autres versions, c'était une projet de concurrence avec le Fw 190 D9 et Ta 152, 65% des composants du Bf 109 G5 fut utilisé.
Le V5 se voit équipé d'un DB 603 G ou d'un DB 605 A ou B tandis que le V6 se voit équipé d'un Jumo 213 E


Projet 309

Le projet 309 devrait être construit en tant que chasseurs-bombardiers, destroyers légers et chasseurs allégé.
Il devait réunir toutes les expériences achevé sur les Bf 109 et les Me 209 en étant toujours en concurrence contre le Fw 190 D9.
Une fois le Fw 190 D9 officiellement accepté, le projet fut supprimé

Projet 409

Ce projet est similaire au projet Z, il devait réunir 2 Me 209 V5.
Aucune autre information sur ce projet n'est malheureusement disponible.

Projet 509

Le projet 509 était basé sur le 309 et devait mettre le moteur derrière le pilote (comme un P39 Airacobra)
Quand le projet 309 fut supprimé, le Me 509 fut également rejeté.
Toute fois les données recueille furent utilisé par les japonnais pour la réalisation du chasseur expérimental R2Y1.

Projet 609

Ce projet est similaire au projet Z, il devait réunir 2 Me 309.
Il devait servir de version Zerstörer et de bombardier rapide.

Projet Me 155

Le Me 155 fut demander comme avion embarqué (pour le Graf Zeppelin) mais il fut abandonner en automne 1942.
Toute fois le projet Me 155 repris mais pas en tant qu'avion embarqué mais en tant que chasseur-bombardier lourd. Projet abandonner car l'avion n'avait que 5 cm de garde au sol.
Il fut alors décider de le transformer en chasseurs d'altitude, ce qui fut aussi rejeté.
Enfin, le RLM décida qui le projet devait être livré à Blohm und Voss et devait être construit sous la désignation BV 155 en tant que chasseurs d'altitude.



Projet Me P.1091

En Avril 1943, un accord verbale entre le RLM et Messerschmitt fut émis pour la création d'un chasseur a très haute altitude.
On devait utiliser le moteur DB 628 et/ou le DB 603 avec un turbocompresseur de gaz d'échappement (TKL 15).
La première version fut sur la base du Bf 109 G5, la deuxième version fut équipé d'une envergure plus grande et enfin la troisième version reçu un fuselage complètement nouveau et fut équipé des DB 603 avec les TKL 15 et d'une hélice contrarotative.

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Benvenguda al Pays - La légende de l'avion vert
avatar
CROC
Oberst
Oberst

Nombre de messages : 618
Age : 26
Localisation : Toulouse
Date d'inscription : 27/10/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Messerschmitt Bf 109

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
