1- Reflexvisier

Message  CROC le Mer 17 Fév - 17:00

Introduction

Le Reflexvisier ou abrégé en Revi est un collimateur, c'est à dire un dispositif optique permettant d'obtenir un symbole (souvent une croix) à partir d'une source de lumière pour visée une cible.
On retrouve différent Revi mais tous sont sous le principe suivant


Une lampe à incandescence illumine un miroir, où est dessiner une croix, ce qui se reflète sur une vitre en plexiglas donnant ainsi le symbole visible d'une croix quelque soit la position de l’œil du pilote.
De plus par cette méthode, la croix est toujours correctement aligné avec l'armement ce qui permet une utilisation pour toute morphologie.

L'évolution du Révi réside principalement par le symbole de la croix, au début de la guerre, seul l'alignement des armes dans les 6 de l'appareil ennemi suffisait, vers la fin de la guerre et le combat plus rapide, le tir en déflexion n'était facile et les croix furent augmenté pour amélioré le tir.


exemple de l'évolution des forme de visée


exemple du mode nocturne du Revi




Règle d'or

Tout les Revi suivent une même règle d'or tiré du théorème des triangles de Thalès
Envergure de l'appareil x le nombre de fois qu'il est compris dans le cercle x 10 = distance de l'appareils


Dernière édition par CROC le Mer 19 Avr - 16:10, édité 2 fois
avatar
CROC
Oberst
Oberst

Nombre de messages : 633
Age : 26
Localisation : Toulouse
Date d'inscription : 27/10/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Exemple de visée

Message  CROC le Mer 17 Fév - 17:14

Exemple de visée

Le Spitfire qui à une envergure de 10m environ donne :


10 * 3 * 10 = 300m


On peut l'associer comme 3 spit cote à cote

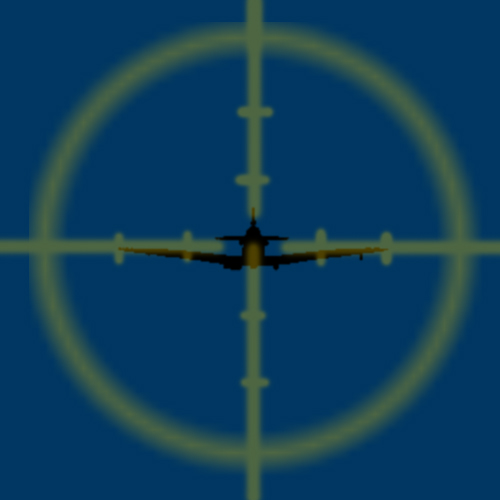

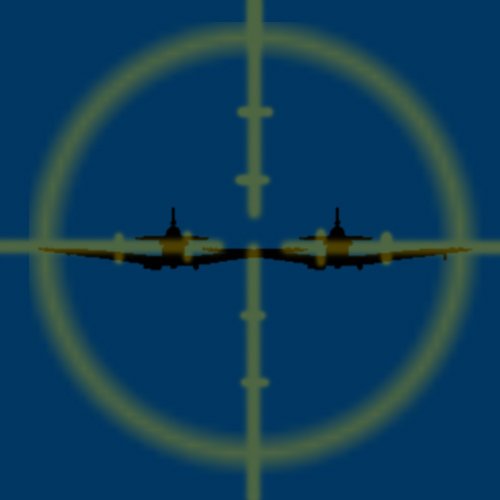

10 * 3/2 * 10 = 150m   (3/2 = 3 * 1/2)

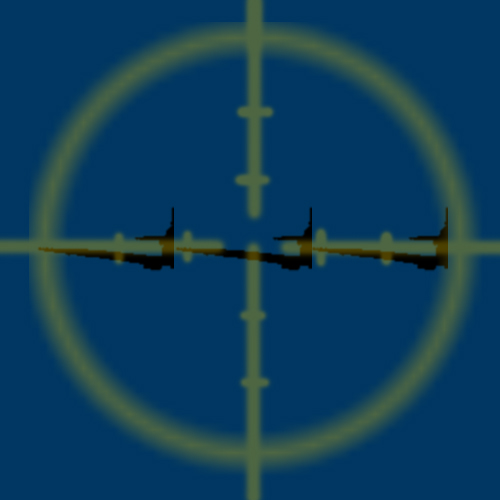

On peut l'associer comme 3 moitiés de spit

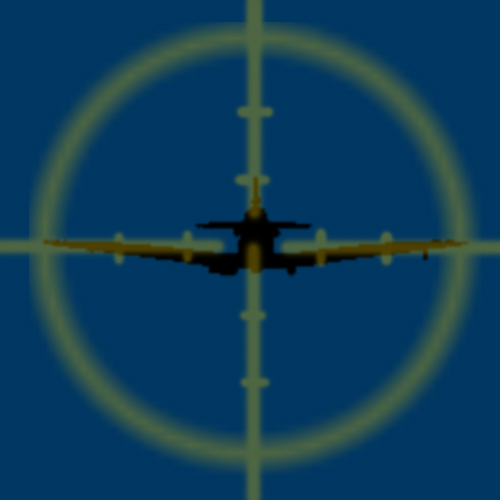

10 * 1 * 10 = 100m





Le B17 qui à une envergure de 30m environ donne :


30 * 3 * 10 = 900m


On peut l'associer comme 3 B17 qui se touche les ailes

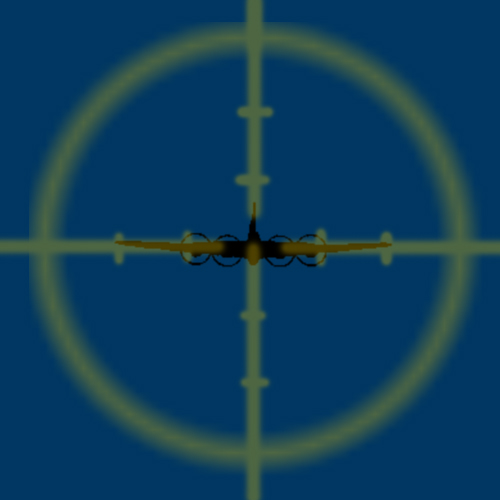

30 * 3/2 * 10 = 450m    (3/2 = 1   1/2)

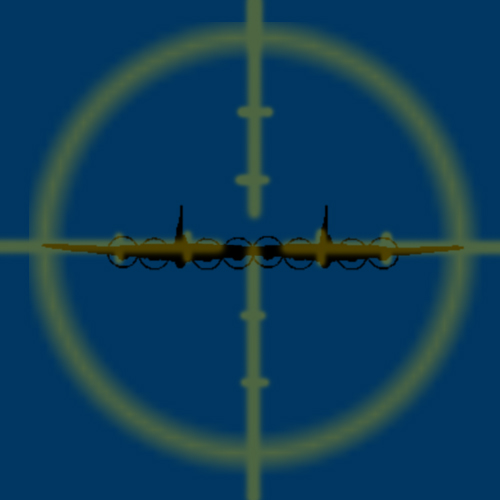

On peut l'associer comme pour les spit, d'un B17 + une moiter de B17 (ou 3 moitiés de B17)



30 * 1 * 10 = 300m



30 * 1/2 * 10 = 150m

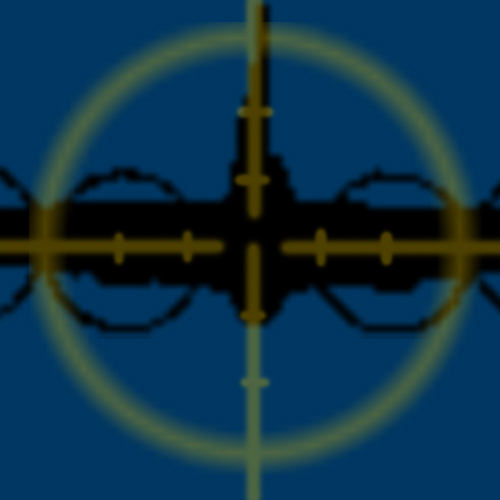

30 * 1/3 * 10 = 100m


Dernière édition par BJ=CROC le Mer 17 Fév - 17:15, édité 1 fois
avatar
CROC
Oberst
Oberst

Nombre de messages : 633
Age : 26
Localisation : Toulouse
Date d'inscription : 27/10/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Quelque envergure pour le calcul

Message  CROC le Mer 17 Fév - 17:15

Quelque envergure pour le calcul

Américain
chasseur
-Bell P-39 Airacobra
Envergure : 10.36 m

-Chance-Vought F4U Corsair
Envergure : 12.50 m

-Curtiss P-36 (H-75A) Hawk
Envergure : 11,36 m

-Curtiss P-40 Warhawk
Envergure : 11,38 m

-North-American P-51 Mustang
Envergure : 11.28 m

-Republic P-47 Thunderbolt
Envergure : 12.42 m



chasseur lourds
-Lockheed P-38 Lightning
Envergure : 15,85 m




Bombardiers légers
-Douglas C-47 Skytrain
Envergure : 28.96 m

-North American B-25 Mitchell
Envergure : 20.60 m



Bombardiers lourds
-Boeing B-17 Flying Fortress
Envergure : 31,60 m.

-Consolidated B-24 Liberator
Envergure : 33,50 m



Anglais
chasseur
-Hawker Hurricane
Envergure : 12.19 m

-Hawker Tempest
Envergure : 12.50 m

-Hawker Typhoon
Envergure : 12.68 m

-Supermarine-Vickers Spitfire
Envergure : 11.22 m



chasseur lourds
-De Havilland Mosquito
Envergure : 16.51 m



Bombardiers lourds
-Avro Lancaster
Envergure : 31.10 m

-Handley Page Halifax
Envergure : 31.75 m

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
